预制分支电缆
预制分支电缆
预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电缆,是近年来的一项新技术产品。分支线由工厂预先制造在主干电缆上,分支线截面大小和分支线长度等是根据设计要求决定,极大缩短了施工周期,大幅度减少材料费用和施工费用,更大地保证了配电的安全性和可靠性。

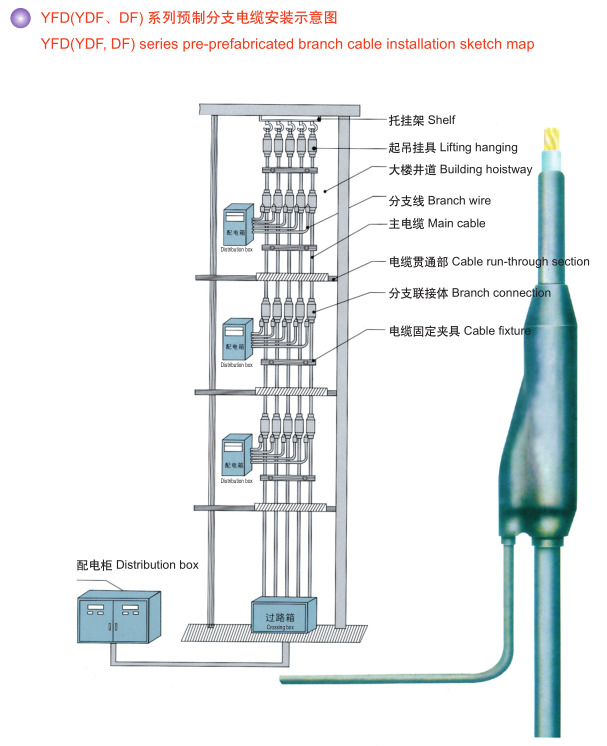

YFD(YDF、DF)系列预制分支电缆
主要优点
● 具有优良的供电安全可靠性
1. 主干电缆导体无接头,连续性好,减少了故障点。
2. 分支接头采用工厂全程机械化制作,大大降低了人为因素造成质量不良现象。
3. 分支接头结构合理并采用先进的LYZ工艺制作,接触电阻极小,不受热胀冷缩影响。
4. 短时间内完成压模护套,避免了接头接触处铜芯长时间裸露在空气中产生氧化而导致接触电 阻变化。
5. 分支接头有严格的技术标准和检验要求,以及严密的质保体系。
● 安装简便环境要求低,施工方便
1. 占用建筑面积小,有利于建筑面积的有效使用。
2. 使用环境要求低,安装精度要求低。
3. 安装简单方便,安装技术要求不高,安装周
期短,仅为母线槽安装工时的1/10或1/20。安装劳 动强度小。
4. 由于它的弯曲半径小,大大地降低了安装难 度和缩小了空间尺寸。
● 优良的抗震性、气密性、防水性和耐火性
1. 优良的抗震性,一般机械连接母线槽接头,在墙体受震动后会发生接头松动,而YFD系列预制分支电缆不会受到影响。特别在通过建筑沉降 缝时不需要任何措施。
2. 良好的气密性和防水性,能在潮湿的环境中 正常供电,也能在露天及埋地敷设使用,但母线槽绝对不能做到。
3. 采用”NH”型的预制分支电缆,可在燃烧情 况下,保持90min的正常供电运行。
● 免维护
1. 预制分支电缆按规定方法安装后,一次性开通率高。
2. 正常运行的预制分支电缆系统平时不需要作任何维护保养。
● 可明显降低配电成本
与母线槽相比,可降低工程造价,且技术经济指标高, 综合经济效益显著。
● 品种规格多,选用灵活,任意组合
1. 主电缆从10mm2到1200mm2,分支电缆从4mm2到300mm2任意组合选用。
2. 电缆品种多,有VV、ZR-VV、NH-VV、YJV、ZR-YJV、 NH-YJV、SC1A-CE、SC3A-CV、SC1-FPB-CE、SC3-FPB-CV、GZR-YJV、 GDL-YJV、GWL-YJV、GWL-YJE、GNH-YJV、GNH-YJE等,可根据需要选用。
3. 分支接头可根据楼层需要任意设定分支位置。
主要特性
1.绝缘电阻≥200MW;
2. 绝缘耐压≥3.5kV/5min;
3. 良好的气密性与防水性,即将分支接头浸入水中,在水与电缆芯间测绝缘电阻和工频耐压均符 合1、2的要求。
4. 分支接头的接触电阻小,接触电阻与等长的基准电阻之比值≤1.2;
5. 接头短路强度大,短路后接触电阻比率的变化率 ≤0.2;
6. ZR-YJV型阻燃预制分支电缆,护套的自熄时间≤12S;符合GB/T19666的要求;
7. NH耐火型除了能在正常的工作条件下供电外,也能在燃烧情况下,保持90min的正常运行;符合GB/T19666 的要求;
8. VV型电缆的铜芯的最高工作温度可达70℃,YJV型电缆的铜芯的最高工作温度可达90℃;
9. 具有优良的耐腐蚀性,能抵抗无机盐、油、碱、酸和有机溶剂对它的腐蚀;
10. YJV型预制分支电缆具有优良的热稳定性和抗老化性。
11. SCIA-CE预制安全清洁(环保)分支电缆。具有低毒、 低烟、无卤(低卤)阻燃安全清洁等特点。
12. SCI-FPB-CE安全清洁(环保)耐火分支电缆。具有低毒、低烟、无卤(低卤)阻燃安全清洁、耐火等特点。
13. GZR-YJV隔氧层(高阻燃、高耐火)分支电缆。具有高阻燃、耐火性能,阻燃性能超过阻燃标准A类。

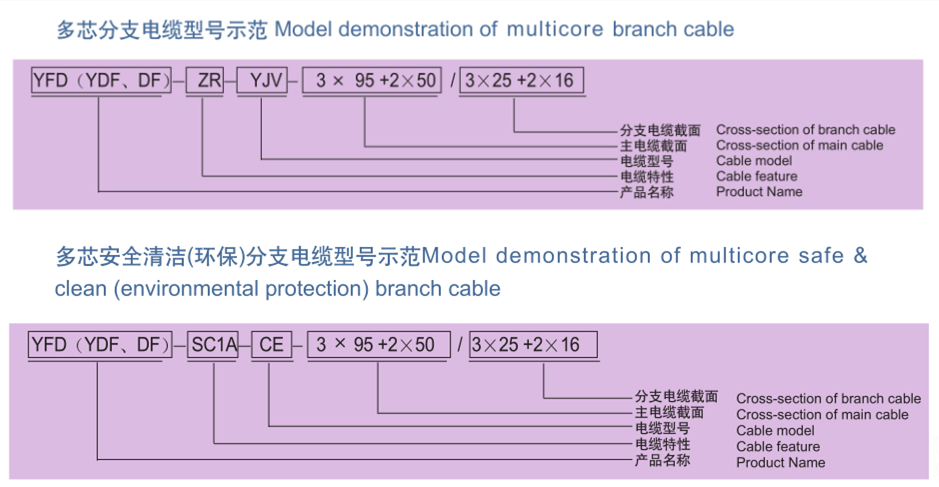

YFD(YDF、DF)系列预制多芯分支电缆
三相五线等多芯预制分支电缆系列产品主要应用于工厂、中高层建筑等照明和动力用电。
由于多芯电缆外径大、重量重,制成预制分支电缆时外径更大,这样会造成敷设困难。因此我公司目前生产的最大多芯预制分支电缆限制在4x240+1x120及以下的产品;品种也有普通型、阻燃型、耐火型、安全清洁环保型,隔氧层阻燃耐火型等截面和不等截面。多芯预制分支电缆的安装方式与单芯分支电缆相似。

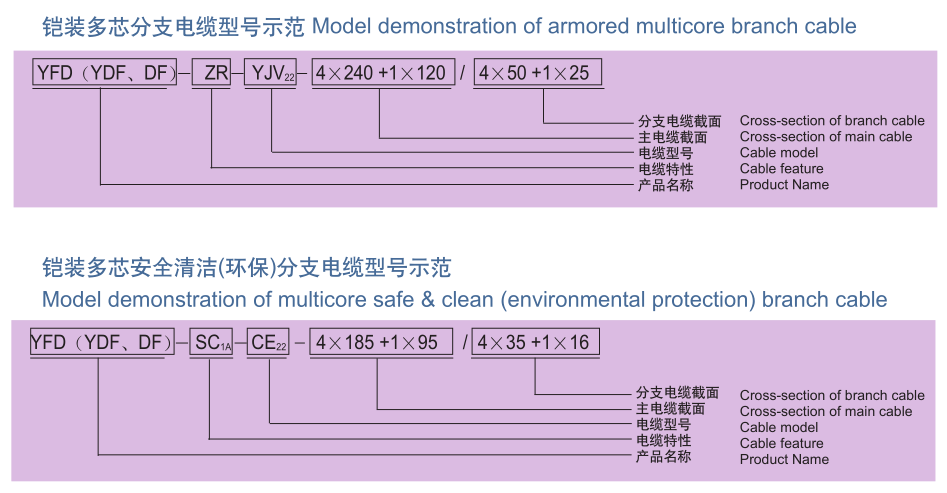

YFD(YDF、DF)系列预制铠装多芯分支电缆
随着我国国民经济的迅速发展,大中城市兴建的地铁、机场、隧道,桥梁、大范围的楼群的用电和照明等都迫切需求一种既要符合环保要求、又能适应上述建筑特点的输配电线路。
为适应市场的需求,河南华泰特种电缆集团有限公司新产品研究所特开发、研制出符合环保要求的大截面铠装预制多芯分支电缆,并已投入批量生产型号规格有:普通型、交联型、阻燃型、耐火型、安全清洁型、隔氧层阻燃耐火型电缆最大截面可达240mm二相,分支载面可按用户要求生产。

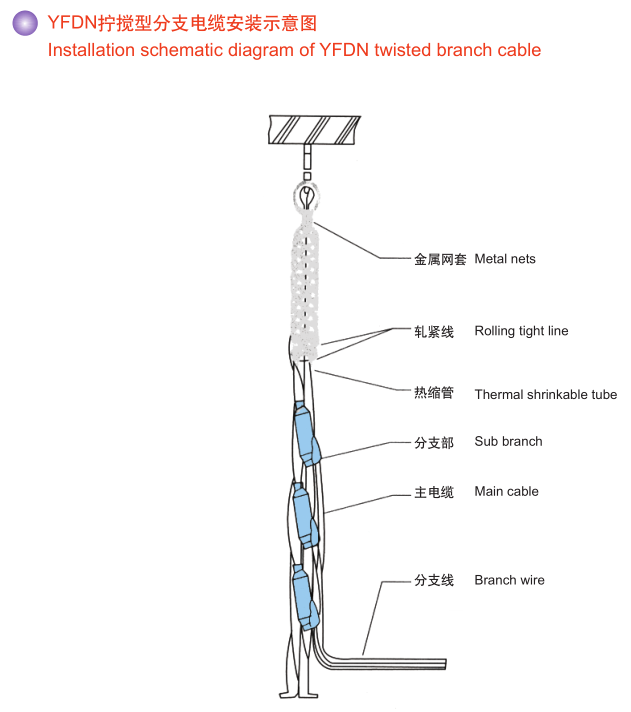

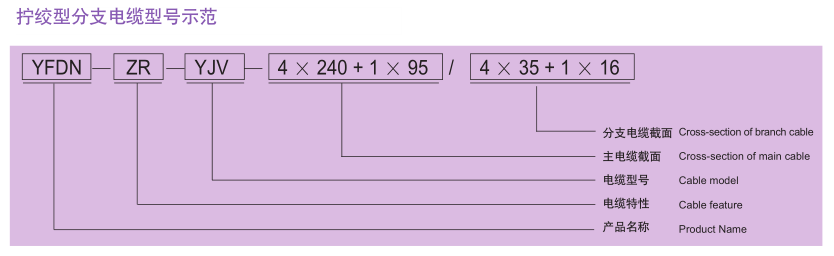

YFDN拧绞型分支电缆
主干电缆和分支电缆以其型号相对应参照IEC、GB、JIS、JCS、BS等标准制造。一般主电缆采用单芯,多芯和拧绞型几种,分支电缆一般采用单芯电缆。
YDF-F-X系列电缆进(出)线箱
YFD-F-X系列电缆进(出)线箱是YFD系列预制分支电缆的配套产品。箱体采用高强度防火材料,经进口数控机一次成型。外形美观适应现代建筑的装饰要求。选用先进的进口电器元件,具有过载,短路过压、漏电等保护功能。若将箱内的元器件改用过路铜排可做过路箱用。
