电力电缆
电力电缆
电力电缆是用于传输和分配电能的电缆,常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。
35kV及以下交联聚乙烯绝缘电力电缆
执行标准
本产品按GB/T12706设计制造。
阻燃交联聚乙烯绝缘电力电缆按企业标准制造,其中阻燃特性符合GB/T19666的要求。
低烟低卤阻燃交联聚乙烯绝缘电力电缆按企业标准制造,其中 阻燃特性符合GB/T 19666的规定要求。
低烟无卤阻燃交联聚乙烯绝缘电力电缆按企业标准制造,其中阻燃特性符合GB/T19666的规定要求。
耐火交联聚乙烯绝緣电力电缆按企业标准制造,其中耐火特性符合GB/T19666的规定要求。
用途
本产品适用于35kV及以下电力输配电系统中,供输配电能之用。交联聚乙烯绝缘电力电缆具有卓越的机械性能,优异的电气性能和耐化学腐蚀性能,它还具有电缆重显轻,运输敷设方便,不受落差限制等优点,因此广泛应用于冶金、电力、石化工矿企业和城市电网建设。
使用特性及主要技术性能
1、额定电压Uo/U分为0.6/1kV、1.8/3kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV、12/20kV、21/35kV、26/35kV
2、导体长期允许的最高工作温度为90℃,短路时(最长持续时间不超过5秒),电缆导体的最高温度不超过250℃。
3、导体直流电阻符合GB/T3956的规定。
4、敷设时的环境温度不低于0℃,低于0℃时应先加热。最小弯曲半径不小于电缆外径的15倍。
5、电缆敷设不受落差限制。
6、工频耐电压试验:Uo为1.8kV及以下电缆:2.5Uo+2kV/5min不击穿,Uo为3.6kV及以上电缆:3.5Uo/5min不击穿。
7、局部放电试验:Uo为3.6kV及以上电缆,1.73Uo下局部放电量不大于5PC。
8、阻燃特性:
阻燃电缆能经受GB/T19666规定的成束燃烧试验。
低烟低卤阻燃电缆能经受GB/T19666规定的成束燃烧试验,且燃烧时烟浓度应符合GB/T19666的规定、燃烧析出气体中HCL含量应≤100mg/g,并符合IEC574-1的要求。
低烟无卤阻燃电缆能经受GB/T19666规定的成束燃烧试验,且燃烧时的烟浓度应符合GB/T19666的规定、燃烧析出气体水溶液的PH值≥4.3,导电率≤10μs/mm并符合IEC754-2的要求。
耐火电缆能经受GB/T19666规定的耐火试验。
0.6/1kV聚氯乙烯绝缘电力电缆
执行标准
本品按GB/T12706设计制造。
阻燃电力电缆按企业标准制造,其中阻燃特性符合GB/T19666的要求。
耐火电力电缆按企业标准制造,其中耐火特性符合GB/T19666的要求。
用途
本产品适用于交流额定电压0.6/1kV的线路中,供输、配电能用。阻燃电力电缆适用于要求阻燃的场合。耐火电力电缆适用于高层建筑、大型商场等人口密度地区,需要防火救生的场合。
使用特性及主要技术性能
1、电缆导体长期允许工作温度不超过70℃。短路时(最长持续时间不超过5秒),电缆导体的最高温度不超过160℃。
2、敷设电缆时的环境温度应不低于0℃,低于0℃时应先加热。最小弯曲半径不小于电缆外径的15倍。
3、导体直流电阻应符合GB/T3956的规定。
4、工频耐电压试验:3.5kV/5min不击穿。
5、阻燃特性:
阻燃电缆能经受GB/T19666规定的成束燃烧试验。
低烟低卤阻燃电缆能经受GB/T19666规定的成束燃烧试验,且燃烧时烟浓度符合GB/T19666的规定、燃烧析出气体中HCL含量应≤100mg/g,并符合IEC574-1的要求。
低烟无卤阻燃电缆能经受GB/T19666规定的成束燃烧试验,且燃烧时的烟浓度符合GB/T19666的规定,燃烧析出气体水溶液的PH值≥4.3,导电率≤10μ6/mm并符合IEC754-2的要求。
耐火电缆能经受GB/T19666规定耐火试验。

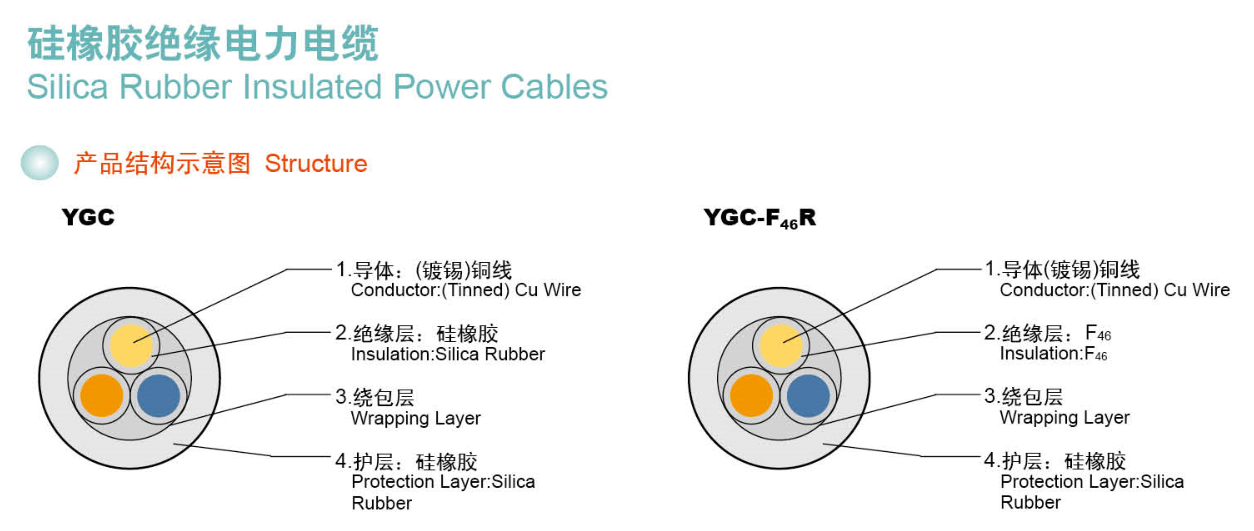

硅橡胶绝缘电力电缆
执行标准
本茶品按照企业标准Q/HHD03制造。
用途
适用于发电、冶金、化工工业等高温环境移动电器用设备之间电器连接。
使用特性及主要技术性能
1、额定电压Uo/U为0.6/1kV;
2、电缆长期工作温度为-60℃~180℃;
3、导体直流电阻符合GB/T3956的规定;
4、电缆的最小弯曲半径应不小于电缆外径的6倍;
5、电缆具有耐高温、耐低温、柔软、耐腐蚀等优点;
6、电缆经过3.5kV/5min工频耐电压试验不击穿。

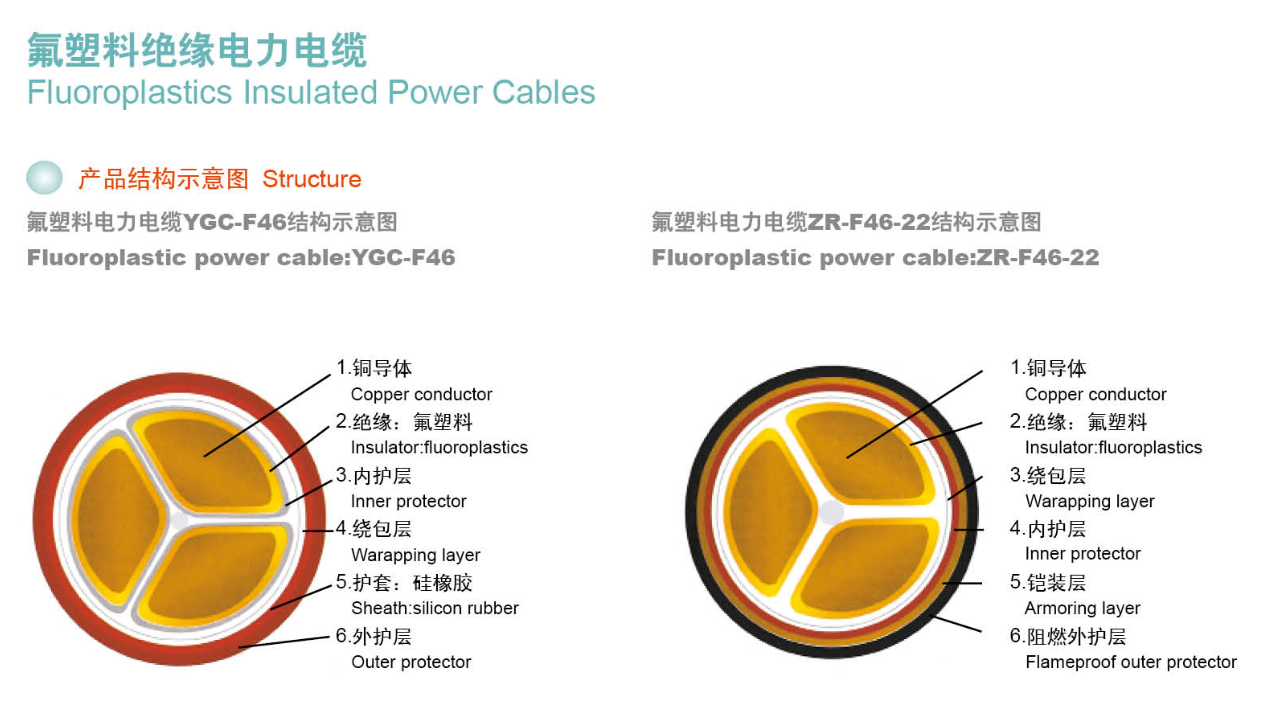

氟塑料绝缘电力电缆
执行标准
本产品按企业标准Q/HHD01制造。
用途
本产品适用于交流额定电压0.6/1kV及以下输配电线路、动力传输,具有耐高温、耐油、耐腐蚀、耐酸碱及腐蚀气体、防水等特性,高温环境电气性能稳定,载流量大,抗老化性能优越,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
使用特性及主要技术性能
1、交流额定电压Uo/U为0.6/1kV;
2、最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃可溶性聚四氟乙烯(PFA)绝缘不超过260℃;
3、最低环境温度:氟塑料或硅橡胶护套固定敷设-60℃,非固定敷设-15℃;
4、电缆安装敷设温度不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃);
5、电缆允许弯曲半径:单芯电缆最小为电缆外径的10倍,多芯电缆最小为电缆外径的15倍。

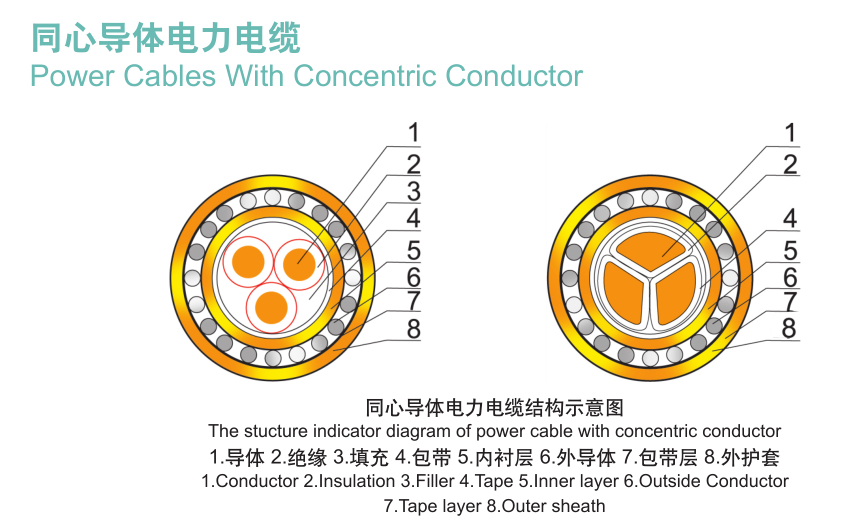

同心导体电力电缆
执行标准
本产品按企业标准Q/HHD08制造。
用途
本产品适用于额定电压0.6/1kV及以下的电力线路中作电力传输用。
使用特性及主要技术性能
1、定电压Uo/U为0.6/1kV。
2、电缆导体长期允许的最高工作温度:交联聚乙烯绝缘90℃,聚氯乙烯绝缘70℃。
3、电缆短路时(最长持续时间不超过5s),导体的最高温度:交联聚乙烯绝缘电缆250℃,聚氯乙烯绝缘电缆160℃。
4、敷设的环境温度应不低于0℃,低于0℃应预先加热。电缆允许弯曲半径为:单芯电缆不小于电缆外径的20倍;多芯电缆不小于电缆外径15倍。
5、成品电缆应经受3500V工频电压试验5min不击穿。
6、20℃时导体直流电阻符合GB/T3956的规定。
7、电缆具有较低且均匀的正(逆)序和零序工作阻抗,有利于改善供电品质。
8、同心层导体比普通四芯电缆的第四芯在零序工作状态下的电抗值低很多,有利于短路自动保护装置的灵敏动作,从而保证电缆相关设备的安全运行。
9、具有较强的抗电磁干扰和抗雷击等功能。
10、电缆的燃烧特性:
阻燃电缆应能经受GB/T19666规定的成束燃烧试验。
耐火电缆应能经受GB/T19666-规定的耐火特性试验。

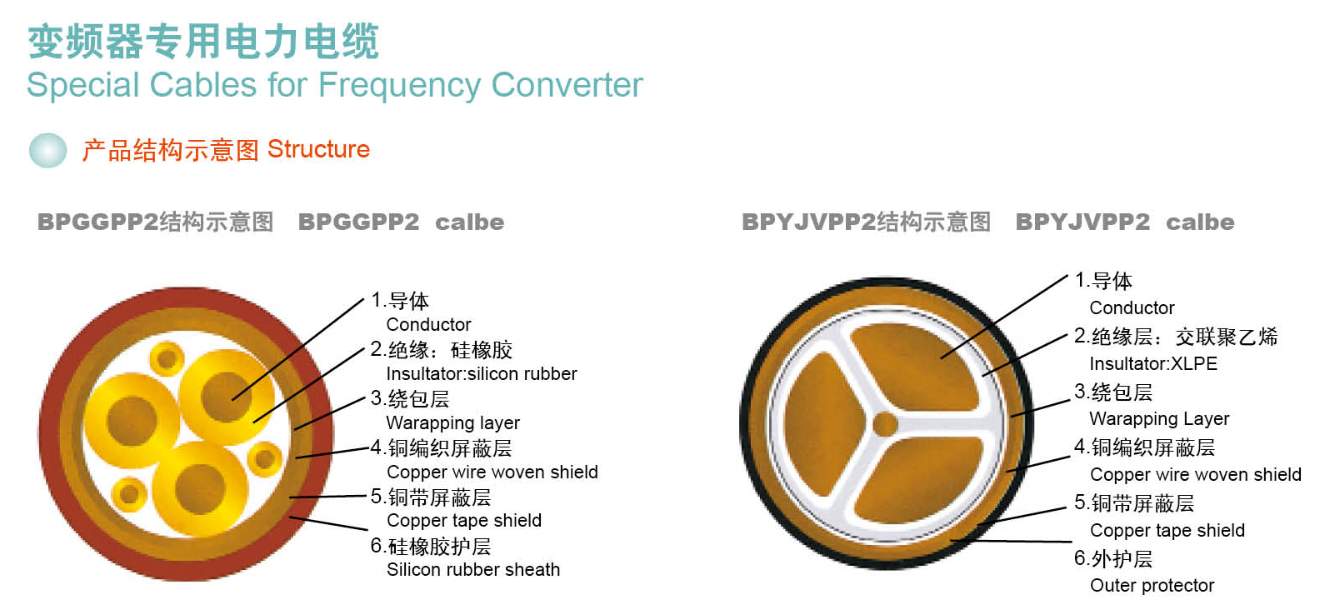

变频器专用电力电缆
执行标准
本产品按企业标准Q/HHD10制造。
阻燃耐火性试验执行GB/T19666标准。
用途
本产品适用于交流额定电压0.6/1kV及以下变频控制系统作供电电缆或电气连接,产品具有较强的耐电压冲击性,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并有效消除电磁干扰,降低变频电机噪音保证系统稳定运行。广泛用于冶金、电力、石化等行业。
使用特性
1、交流额定电压:Uo/U0.6/1KV
2、最高工作温度:
硅橡胶绝缘180℃
F46绝缘200℃
聚氯乙烯绝缘70℃
交联聚乙烯90℃
3、最低环境温度:
固定敷设不低于-60℃
聚氯乙烯护套电缆不低于-40℃
4、电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶、丁腈护套电缆不低于-25℃)。
5、电缆允许弯曲半径:最小为电缆外径的15倍。
