电力系统精密综合布线
电力系统精密综合布线

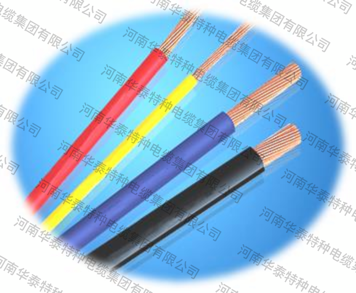

辐照改性氯化聚乙烯橡胶复合物电线电缆(BFE类)
◎执行标准
参照IEC60227、GB/T 5023和DB41/T 1199。
◎用途
应用于交流额定电压450/750V及以下动力、照明、电气装置、仪器仪表、电信之间的连接及自动化装置领域。
◎使用特性
额定电压U0/U为450/750V;
电线导体长期允许工作温度根据耐热等级的不同分为70℃、90℃、105℃、125℃;
电线敷设时环境温度应不低于-30℃;
固定敷设用电线弯曲半径应不小于电线直径的20倍;连接用软电线弯曲半径应不小于电线直径的6倍。
◎产品特性
代替橡胶产品;
电性能优异;
高阻燃性、柔软性好、耐老化、耐矿物油、防水和耐燃料油、耐疲劳、耐磨、耐弯曲。
◎结构参数
参照IEC60227、GB/T 5023和DB41/T 1199。

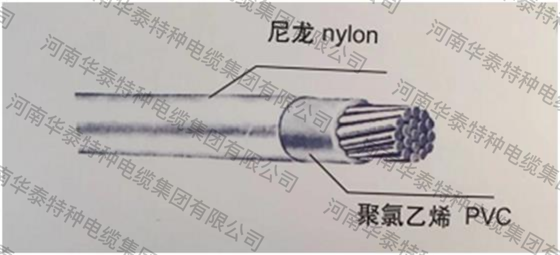

尼龙护套电线(BVN类)
◎执行标准
参照JB/T 10261、US 83和GB∕T 5023。
◎用途
聚氯乙烯绝缘尼龙护套线主要应用于额定电压450/750V,要求设计阻燃或非阻燃条件下的建筑、电控设备和家用布电线。
◎产品特性
尼龙优点:优异的机械性能,抗张强度是聚氯乙烯的5.5倍以上,柔软铠装称号;
耐热性好,可在121℃时正常工作,尼龙无高弹态,即使温度在150℃高温下也看不出明显的变形现象;
耐磨性能优良,化学稳定性好,耐碳氢化合物,耐老化,耐油,防水等;
优良的自润滑性,管道穿线方便,工作效率高,有效防止电线穿管受损;
尼龙电线的收缩率低,可减少电线与其他电器连接处的导体裸露部分,提高线路工作的安全性 (试验:150℃,15min,尼龙热收缩率为0) 。
◎结构参数
参照JB/T 10261、US 83和GB∕T 5023。

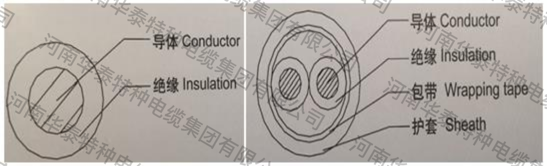

辐照交联聚烯烃绝缘固定敷设用电线电缆(WDZ-BYJ类)
◎执行标准
参照IEC60228和JB/T 10491。
◎用途
主要用于额定电压450/750V及以下,用于固定敷设场所,长期工作温度为90℃、105℃、125℃或150℃的阻燃或非阻燃电线电缆。
◎产品特性
交联度的均匀稳定性,确保了电气绝缘性能稳定;
耐温等级高,可生产90℃、105℃、125℃和150℃,载流量大,过载保护能力强;
具有无卤低烟低毒无毒环保等特性,PH值≥4.3,电导率不小于10μs/mm;
电缆燃烧烟密度小,透光率可达80%以上;
具有优异的阻燃性能,可通过单根垂直燃烧实验和成束燃烧实验。
◎使用特性
载流量大,电缆耐温等级提高到150℃,短路温度由250℃提高到350℃,同等规格的电缆载流量可提高15%~25%;低烟无卤阻燃功能;
耐老化、耐油、防水,良好的老化性能电缆绝缘层经受老化温度由普通交联电缆的135℃提高到180℃,延长电缆在使用过程中循环发热的使用寿命,确保正常使用70年。
◎结构参数
参照IEC60228和JB/T 10491。
耐寒、耐高温、耐老化、耐油、耐磨、防水、阻燃型布电线(BVR、RVV、RVVP类)
◎执行标准
参照IEC 60228和GB∕T 5023。
◎用途
本产品产品适用于交流电压动力装置的固定敷设;R系列产品适用于家用电器、小型电动工具、仪器仪表及动力照明用铜芯聚氯乙烯家用连接软电缆电线。
◎使用特性
采用改性材料,满足不同场合,耐寒、耐高温、耐老化、耐油、耐磨、防水性能;
长期允许工作温度不超过70℃;
90℃长期工作温度为90℃,当电缆的使用环境可防止热塑流动和允许减小绝缘电阻的情况下,能连续在90℃的PVC混合物,在缩短总工作时间的前提下,其工作温度可提高至105℃;
敷设温度不应低于0℃。
◎结构参数
参照IEC 60228和GB∕T 5023。

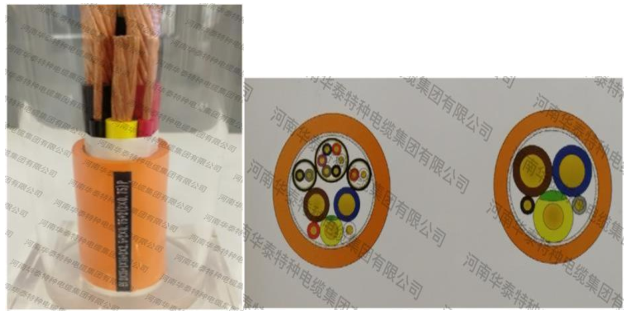

光电控动力一体线综合线(ZHGDK-01)
◎执行标准
参照IEC 60228、GB7424 、GB11819和GB/T 12706。
◎用途
用于易磨损的环境,卷筒机、运输机输送机械的连接与控制电缆,同时亦可在拖链系统中用作卷筒和拖曳电缆,随托轴或其他类似装置的导向进行收展运动。也可运用于中等机械应力并具有拉伸和扭转应力的应用场合。
◎产品特性
柔性好,弯曲性好,抗拉,抗撕裂,性能稳定,良好的耐油性,耐磨性,耐寒性,耐候性,防水性好;其PUR护套系列产品耐酸碱,耐UV,适合户外使用。
◎使用特性
温度范围: 固定敷设-40℃~+90℃ ,移动安装:-30℃~+90℃;
最小弯曲半径:固定敷设:5D,移动敷设:10D;
最大拉力,15N/mm2。
◎结构参数
导体:符合VDE0295 Class5中5类标准
绝缘:特殊柔软弹性体绝缘料,有优异的抗拉强度和绝缘电阻指标
抗拉件:芳纶编织加强层
内护套:PUR或耐油丁腈
外护套:特种耐磨、耐油柔性PUR护套料,抗拉强度和撕裂强度指标良好,耐磨、耐油、耐老化、防水等。
光电复合缆光纤动力一体线综合线(ZHGDL-01)
◎执行标准
参照参照IEC 60228、GB7424 、GB11819和GB/T 12706。
◎用途
用于易磨损的环境,卷筒机、运输机输送机械的连接与控制电缆,同时亦可在拖链系统中用作卷筒和拖曳电缆,随托轴或其他类似装置的导向进行收展运动。
◎产品特性
抗拉,抗撕裂,性能稳定,良好的耐油性,耐磨性,耐寒性,耐候性,其PUR护套系列产品耐酸碱,耐UV,适合户外使用。
◎使用特性
温度范围: 固定敷设-40℃~+90℃ ,移动安装:-30℃~+90℃
最小弯曲半径:固定敷设:5D,移动敷设:10D.
◎结构参数
导体:符合GB/T 3956(或IEC 60228)中5类或6类标准
绝缘:特殊柔软弹性体绝缘料,有优异的抗拉强度和绝缘电阻指标
抗拉件:镀锌钢丝编织
外护套:特种耐磨、耐油混合丁腈护套/柔性PUR护套料,抗拉强度和撕裂强度指标良好,耐磨、耐油、耐老化、防水等。

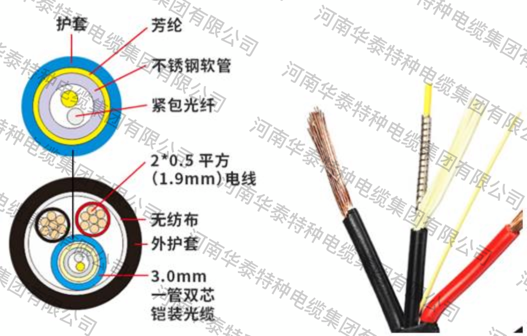

光电复合缆光纤电源一体线综合线(ZHGD-01)
◎执行标准
参照IEC 60228、GB7424 、GB11819和GB/T 5023。
◎用途
用于校园、广播电视、户外施工、地铁信号、光纤入户、地铁等场合。
◎产品特性
综合电缆,节约空间,可替代目前光缆和电源线一体敷设。使用加厚PE护套,防水性能优异,防水耐弯折,强度高,耐老化,弯曲性好,防水防晒等。
◎使用特性
损耗低,抗拉性能好,光衰减小,传输温度可靠,一体式敷设,减少空间。
◎技术参数
参照IEC 60228、GB7424 、GB11819和GB/T 5023。

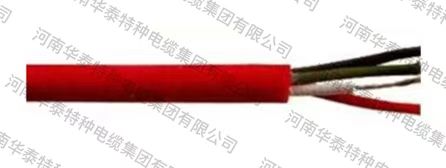

氟塑料硅橡胶控制电缆(KFFR、KGGR、DJGPGP类)
◎执行标准
参照IEC 60228、TICW和Q/HHD02。
◎用途
应用于交流额定电压450/750V及以下控制监控回路保护线路、仪器仪表、电信之间的连接及自动化装置领域。
◎使用特性
额定电压U0/U为450/750V。
导体长期允许工作温度氟塑料为-60~200℃、硅橡胶-60~180℃。
电缆敷设及环境温度应不低于:氟塑料-25℃,硅橡胶-60℃。
连接用软电线弯曲半径应不小于:氟塑料直径的6倍,硅橡胶直径的8倍。
◎产品特性
氟塑料:耐高低温、耐酸碱、耐油等。硅橡胶:耐高低温、耐辐射、耐臭氧、耐老化、耐油、高阻燃、防水、绝缘性能优异等优点。
◎结构参数
参照IEC 60228、TICW和Q/HHD02。
充电桩电缆(EV)
◎执行标准
参照CQC1103-2015、CQC1104-2015、CQC1105-2015和TUV2PFG 1908。
◎用途
适用于电动汽车传导充电接口和充电桩的连接。
◎产品特性
电压:交流额定电压450/750V、直流额定电压1000V
耐热等级:-40~105℃
◎使用特性
电缆长期允许工作温度不超过105℃,电缆长期运行热稳定性好。
电缆具有阻燃、低烟、耐紫外线、耐油、防水等特性,可满足户外、油污、磨损、耐汽车碾压等使用环境要求。
屏蔽电缆的屏蔽效果优异,电缆具有优良的柔软度,符合GB/T20234-2015充电接口的接线要求。
◎结构参数
参照CQC1103-2015、CQC1104-2015、CQC1105-2015和TUV2PFG 1908。
辐照改性氯化聚乙烯橡胶复合物电线电缆(BFE类)
◎执行标准
参照IEC60227、GB/T 5023和DB41/T 1199。
◎用途
应用于交流额定电压450/750V及以下动力、照明、电气装置、仪器仪表、电信之间的连接及自动化装置领域。
◎使用特性
额定电压U0/U为450/750V;
电线导体长期允许工作温度根据耐热等级的不同分为70℃、90℃、105℃、125℃;
电线敷设时环境温度应不低于-30℃;
固定敷设用电线弯曲半径应不小于电线直径的20倍;连接用软电线弯曲半径应不小于电线直径的6倍。
◎产品特性
代替橡胶产品;
电性能优异;
高阻燃性、柔软性好、耐老化、耐矿物油、防水和耐燃料油、耐疲劳、耐磨、耐弯曲。
◎结构参数
参照IEC60227、GB/T 5023和DB41/T 1199。
尼龙护套电线(BVN类)
◎执行标准
参照JB/T 10261、US 83和GB∕T 5023。
◎用途
聚氯乙烯绝缘尼龙护套线主要应用于额定电压450/750V,要求设计阻燃或非阻燃条件下的建筑、电控设备和家用布电线。
◎产品特性
尼龙优点:优异的机械性能,抗张强度是聚氯乙烯的5.5倍以上,柔软铠装称号;
耐热性好,可在121℃时正常工作,尼龙无高弹态,即使温度在150℃高温下也看不出明显的变形现象;
耐磨性能优良,化学稳定性好,耐碳氢化合物,耐老化,耐油,防水等;
优良的自润滑性,管道穿线方便,工作效率高,有效防止电线穿管受损;
尼龙电线的收缩率低,可减少电线与其他电器连接处的导体裸露部分,提高线路工作的安全性 (试验:150℃,15min,尼龙热收缩率为0) 。
◎结构参数
参照JB/T 10261、US 83和GB∕T 5023。
辐照交联聚烯烃绝缘固定敷设用电线电缆(WDZ-BYJ类)
◎执行标准
参照IEC60228和JB/T 10491。
◎用途
主要用于额定电压450/750V及以下,用于固定敷设场所,长期工作温度为90℃、105℃、125℃或150℃的阻燃或非阻燃电线电缆。
◎产品特性
交联度的均匀稳定性,确保了电气绝缘性能稳定;
耐温等级高,可生产90℃、105℃、125℃和150℃,载流量大,过载保护能力强;
具有无卤低烟低毒无毒环保等特性,PH值≥4.3,电导率不小于10μs/mm;
电缆燃烧烟密度小,透光率可达80%以上;
具有优异的阻燃性能,可通过单根垂直燃烧实验和成束燃烧实验。
◎使用特性
载流量大,电缆耐温等级提高到150℃,短路温度由250℃提高到350℃,同等规格的电缆载流量可提高15%~25%;低烟无卤阻燃功能;
耐老化、耐油、防水,良好的老化性能电缆绝缘层经受老化温度由普通交联电缆的135℃提高到180℃,延长电缆在使用过程中循环发热的使用寿命,确保正常使用70年。
◎结构参数
参照IEC60228和JB/T 10491。
耐寒、耐高温、耐老化、耐油、耐磨、防水、阻燃型布电线(BVR、RVV、RVVP类)
◎执行标准
参照IEC 60228和GB∕T 5023。
◎用途
本产品产品适用于交流电压动力装置的固定敷设;R系列产品适用于家用电器、小型电动工具、仪器仪表及动力照明用铜芯聚氯乙烯家用连接软电缆电线。
◎使用特性
采用改性材料,满足不同场合,耐寒、耐高温、耐老化、耐油、耐磨、防水性能;
长期允许工作温度不超过70℃;
90℃长期工作温度为90℃,当电缆的使用环境可防止热塑流动和允许减小绝缘电阻的情况下,能连续在90℃的PVC混合物,在缩短总工作时间的前提下,其工作温度可提高至105℃;
敷设温度不应低于0℃。
◎结构参数
参照IEC 60228和GB∕T 5023。
光电控动力一体线综合线(ZHGDK-01)
◎执行标准
参照IEC 60228、GB7424 、GB11819和GB/T 12706。
◎用途
用于易磨损的环境,卷筒机、运输机输送机械的连接与控制电缆,同时亦可在拖链系统中用作卷筒和拖曳电缆,随托轴或其他类似装置的导向进行收展运动。也可运用于中等机械应力并具有拉伸和扭转应力的应用场合。
◎产品特性
柔性好,弯曲性好,抗拉,抗撕裂,性能稳定,良好的耐油性,耐磨性,耐寒性,耐候性,防水性好;其PUR护套系列产品耐酸碱,耐UV,适合户外使用。
◎使用特性
温度范围: 固定敷设-40℃~+90℃ ,移动安装:-30℃~+90℃;
最小弯曲半径:固定敷设:5D,移动敷设:10D;
最大拉力,15N/mm2。
◎结构参数
导体:符合VDE0295 Class5中5类标准
绝缘:特殊柔软弹性体绝缘料,有优异的抗拉强度和绝缘电阻指标
抗拉件:芳纶编织加强层
内护套:PUR或耐油丁腈
外护套:特种耐磨、耐油柔性PUR护套料,抗拉强度和撕裂强度指标良好,耐磨、耐油、耐老化、防水等。
光电复合缆光纤动力一体线综合线(ZHGDL-01)
◎执行标准
参照参照IEC 60228、GB7424 、GB11819和GB/T 12706。
◎用途
用于易磨损的环境,卷筒机、运输机输送机械的连接与控制电缆,同时亦可在拖链系统中用作卷筒和拖曳电缆,随托轴或其他类似装置的导向进行收展运动。
◎产品特性
抗拉,抗撕裂,性能稳定,良好的耐油性,耐磨性,耐寒性,耐候性,其PUR护套系列产品耐酸碱,耐UV,适合户外使用。
◎使用特性
温度范围: 固定敷设-40℃~+90℃ ,移动安装:-30℃~+90℃
最小弯曲半径:固定敷设:5D,移动敷设:10D.
◎结构参数
导体:符合GB/T 3956(或IEC 60228)中5类或6类标准
绝缘:特殊柔软弹性体绝缘料,有优异的抗拉强度和绝缘电阻指标
抗拉件:镀锌钢丝编织
外护套:特种耐磨、耐油混合丁腈护套/柔性PUR护套料,抗拉强度和撕裂强度指标良好,耐磨、耐油、耐老化、防水等。
光电复合缆光纤电源一体线综合线(ZHGD-01)
◎执行标准
参照IEC 60228、GB7424 、GB11819和GB/T 5023。
◎用途
用于校园、广播电视、户外施工、地铁信号、光纤入户、地铁等场合。
◎产品特性
综合电缆,节约空间,可替代目前光缆和电源线一体敷设。使用加厚PE护套,防水性能优异,防水耐弯折,强度高,耐老化,弯曲性好,防水防晒等。
◎使用特性
损耗低,抗拉性能好,光衰减小,传输温度可靠,一体式敷设,减少空间。
◎技术参数
参照IEC 60228、GB7424 、GB11819和GB/T 5023。
氟塑料硅橡胶控制电缆(KFFR、KGGR、DJGPGP类)
◎执行标准
参照IEC 60228、TICW和Q/HHD02。
◎用途
应用于交流额定电压450/750V及以下控制监控回路保护线路、仪器仪表、电信之间的连接及自动化装置领域。
◎使用特性
额定电压U0/U为450/750V。
导体长期允许工作温度氟塑料为-60~200℃、硅橡胶-60~180℃。
电缆敷设及环境温度应不低于:氟塑料-25℃,硅橡胶-60℃。
连接用软电线弯曲半径应不小于:氟塑料直径的6倍,硅橡胶直径的8倍。
◎产品特性
氟塑料:耐高低温、耐酸碱、耐油等。硅橡胶:耐高低温、耐辐射、耐臭氧、耐老化、耐油、高阻燃、防水、绝缘性能优异等优点。
◎结构参数
参照IEC 60228、TICW和Q/HHD02。
充电桩电缆(EV)
◎执行标准
参照CQC1103-2015、CQC1104-2015、CQC1105-2015和TUV2PFG 1908。
◎用途
适用于电动汽车传导充电接口和充电桩的连接。
◎产品特性
电压:交流额定电压450/750V、直流额定电压1000V
耐热等级:-40~105℃
◎使用特性
电缆长期允许工作温度不超过105℃,电缆长期运行热稳定性好。
电缆具有阻燃、低烟、耐紫外线、耐油、防水等特性,可满足户外、油污、磨损、耐汽车碾压等使用环境要求。
屏蔽电缆的屏蔽效果优异,电缆具有优良的柔软度,符合GB/T20234-2015充电接口的接线要求。
◎结构参数
参照CQC1103-2015、CQC1104-2015、CQC1105-2015和TUV2PFG 1908。
