精密设备用综合布线
精密设备用综合布线

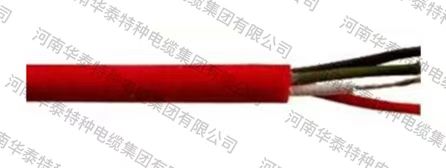

安装线(AF-200、AF-250)
◎执行标准
参照IEC 60228、 GBJ773A和Q/HHD 021。
◎用途
适用于高温条件下,电器设备及仪表线路连接。
◎产品特性
外径小,重量轻,耐高温、耐油、阻燃和其他化学品。
◎使用特性
F46使用温度:-60~200℃,聚四氟乙烯::-60~200℃(短期250℃)
◎结构参数
AF-200 AFP-200 0.013~6.0mm2
AF-250 AFP-250 0.06~3.0mm2.

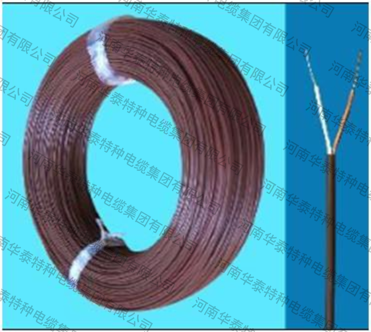

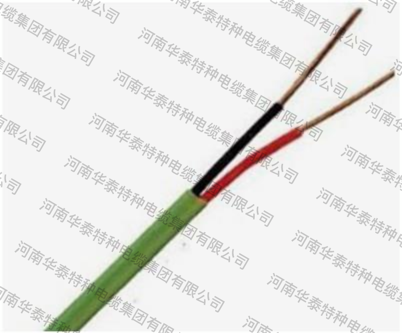

耐高温补偿导线(KC-HA-GGP类)
◎执行标准
参照IEC60584和GB/T 4989。
◎用途
用于延伸热电偶的冷端,与测温仪连接构成测温系统,提高测温精度。
◎产品特性
分度号为S、K、E、T、J、N型热电偶补偿导线,产品优选聚全氟乙丙烯、硅橡胶绝缘。具有耐火、耐高、低温、耐腐蚀、耐老化、耐电晕电弧等特性和使用寿命长;
本安补偿导线还具备:工作电容:≤180 PF /m;;电容不平衡:对绞组:≯1PF/m,分布电感:≤0.6Mh/m。静电感应电压(20kV):≤1V,电磁干扰感应电压(干扰磁场400A/m)≤5μv。
◎使用特性
普通级:最高135℃~-20℃
耐热级:最高275℃~-60℃
耐火级:最高550℃~-60℃
安装敷设时允许最小弯曲半径:
A 硅橡胶绝缘和护套:平行式:不小于补偿导线厚度的4倍。对绞式:不小于补偿导线外径的4倍。
A 氟塑料绝缘和硅橡胶护套:平行式:不小于补偿导线厚度的10倍。对绞式:不小于补偿导线外径的10倍。
◎技术参数
参照IEC60584和GB/T 4989。

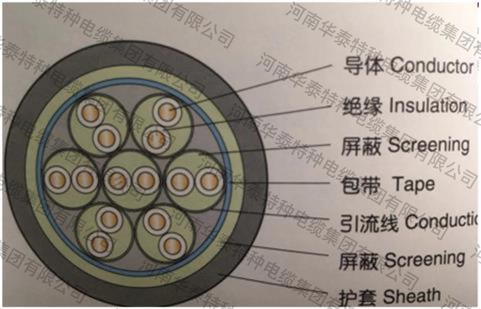

塑料本安控制电缆 (IAKYPVP、IADJYPVP类)
◎执行标准
参照IEC 60228、TICW和DB41 /T 1195。
◎用途
石油、化工、冶金、煤炭等行业的工业过程自动化产品主要用于具有爆炸性危险的环境和可靠性要求极高的工业生产中实现过程控制。因此,其使用的本安电缆除具有一般工业过程自动化使用的电缆的特性外,还必须要通过防爆、防静电和防电磁干扰等适合恶劣环境的严格等级检验,即要求具有低电容、低电感和极高的可靠性,是一般电缆无法替代的。
◎产品特性产品特性
额定电压U0/U:300/500V。
最高工作温度:聚乙烯绝缘70℃;聚氯乙烯绝缘70℃;交联聚乙烯绝缘90℃。
◎使用特性
安装敷设温度:不低于0℃。
最小弯曲半径:无铠装层电缆应不小于电缆外径6倍;有铠装层电缆应不小于电缆外径的12倍。
◎技术参数
参照IEC 60228、 TICW和DB41 /T 1195。
检测、控制和计算机用无卤低烟阻燃信号电缆(WDZ-RYYP)
◎执行标准
参照IEC 60228和TICW 06。
◎用途
适用于核电站、地铁、舰船、高层建筑、医院等要求高安全的重要场所的回路仪表、信号及测量系统。
◎产品特性
燃烧特性,具备低烟无卤电缆特性,PH值≥4.3,电导率≤10μS/mm。透光率达到60%以上。电气性能:1.0mm2,20℃直流电阻≤23.5Ω/km。XLPE绝缘电缆90℃绝缘电阻常数≥3.67MΩ.KM。电缆经受1500V,5min,不击穿。
工作电容:对绞组、四线组:≤120nF/km;三线组:≤120nF/km;电容耦合K1平均值:对绞组:≯1000PF/500m,三线组:≯120PF/500m,四线组:≯330PF/500m,电容耦合K1最大值:对绞组:≯3300PF/500m,三线组:≯120PF/500m,四线组:≯1000PF/500m.
◎使用特性
工作温度90℃,使用寿命70年。
◎技术参数
参照IEC 60228和TICW 06。

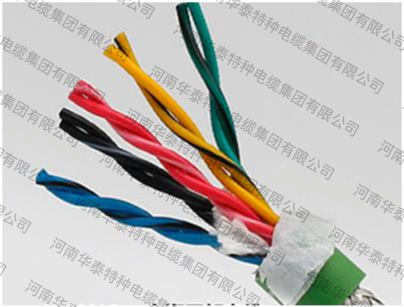

机械手电缆、机器人专用耐扭转电缆(TRRC-S、TRRC-N)
◎执行标准
参照IEC 60228, VDE0295和 DIN VDE0293。
◎用途
适用安装在扭力和弯曲应为同时存在的各种场合,如焊接机器人及机械手的连接和装配、也适用于连接回旋式或升降工作台、高柔性抗扭应力,同时在没有拉力的负载下,可自由地弯曲活动。
◎产品特性
工 作 电 压: 300/500V (或600/1000V)
测 试 电 压: 1500V (或3500V)
绝 缘 电 阻: ≥20MΩ/km (20℃)
最小弯曲半径: 移动安装:大约8 D
阻燃特 性: 符合VDE 0472 –804 部分B类测试标准,和IEC 60332-1
◎使用特性
工作温 度:移动安装 -15°C 到 +70°C
固定安装 -30°C 到 +70°C
可根据客户要求定制(外径大小、颜色定制。扭转角度:180度、360度、720度)
◎结构参数
电缆结构标准:导体:符合VDE0295(或IEC 60228),6类导体/超6类导体
绝缘:特种定制符合聚烯烃绝缘料,有优异的抗拉强度和绝缘电阻指标
绝缘标识:符合DIN VDE0293标准
编织:镀锡铜丝编织屏蔽/镀锡铜丝网+铝箔绕包双屏蔽;屏蔽密度达到80%以上
外护套:特种定制高强度耐磨复合护套料,有优异的抗拉强度和耐油、防水、耐老化指标(符合IEC811-2-1标准)
机器人信号电缆(TRRC-X型)
◎执行标准
参照IEC60228 ,DIN VDE 0250和DIN VDE0282。
◎用途
适用于安装在扭力和弯曲应力同时存在的各种场合,如焊接机器人及机械手的连接和装配,也适用于连接回旋式或升降工作台。
◎产品特性
额定电压:S<0.5mm2:300/300V; S≥0.5mm2:300/500V
高柔性,耐弯曲,耐扭转,耐磨,耐油、耐老化、防水(符合DIN VDE0282),可耐扭转±180、-360、-720度.
◎使用特性
使用温度范围:固定安装:-50℃~+90℃;移动安装:-40~90℃。
最小弯曲半径:固定安装4D;移动安装:行程<10米时,为6D,行程≥10米时,为8D。
◎结构参数
导体:精绞无氧铜丝,符合GB/T 3956第5种和IEC60228标准;
绝缘:特种TPE材质,极高的抗拉强度和绝缘电阻指标;
填充:抗拉加强筋/涤纶/棉绳等;
屏蔽:镀锡铜丝编织屏蔽/镀锡铜丝网+铝箔绕包双屏蔽;
护套:混合高强度柔性护套PUR聚氨酯。

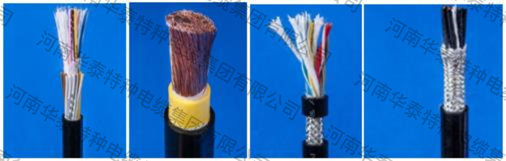

拖链系统用电缆(TRVV/TRVVP)
◎执行标准
参照IEC 60228、DIN VDE 025和DIN VDE0295。
◎用途
应用于不同工业领域的连接电缆,如工业机器人、厂房和机床的制造。这类机器人电缆适用于中等机械应力,特别是摩擦、高柔性抗扭应力,同时在没有拉应力的负载下可自由的弯曲运动,这类电缆可用于因结构而不可能使用拖链的场所,还可应用于低温、干燥盒非常潮湿的房间以及无防护场所。
◎产品特性
电缆具有优异的抗化学性能(符合IEC811-2-1)、耐油性能(符合EN60811-404)和机械性能,并且优异的机械性能保证其大于300万次的循环使用寿命。
额定电压U/U0:S≤0.75mm2,300/500V,S≥1.0mm2,450/750V,
测试电压:S≤0.75mm2,2000V,50HZ,5MIN ;S≥1.0mm2,3000V,50HZ,5MIN 70°C时绝缘电阻最小值:20MΩ.KM
◎使用特性
温度范围: 移动安装:-10℃~+70℃ 固定安装:-40℃~+70℃ 。
持续运动时的最小弯曲半径:8D
具体规格可根据客户要求生产!
◎结构参数
导体:符合DIN VDE0295(或IEC 60288)中6类标准
绝缘:特种定制NBE-PVC复合绝缘料,有优异的抗拉强度和绝缘电阻指标
绝缘标识:符合DIN VDE 0293标准
屏蔽: 镀锡网编织屏蔽/镀锌网+铝箔绕包双屏蔽,屏蔽密度达到80%以上。
外护套:特种定制NBE-PVC复合护套料,抗拉强度和撕裂强度、耐磨、耐油、耐老化、防水指标良好。

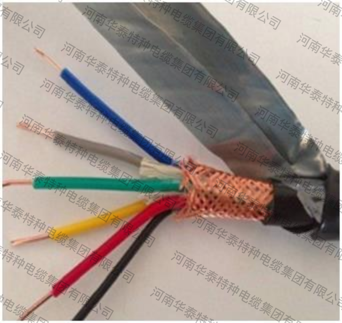

柔性控制电缆(TRKVVPR)
◎执行标准
参照IEC 60228、DIN VDE 0250、DIN VDE 0293、 GB/T 9330和GB/T 5023。
◎用途
电缆具有优异的抗化学性能(符合IEC811-2-1)、耐油性能(符合EN60811-404)和机械性能,并且优异的机械性能保证其大于600万次的循环使用寿命。
◎产品特性
额定电压U/U0:S≤0.75mm2,300/500V,S≥1.0mm2,450/750V,
测试电压:S≤0.75mm2,2000V,50HZ,5MIN
S≥1.0mm2,3000V,50HZ,5MIN 70°C时绝缘电阻最小值:20MΩ.KM
◎使用特性
温度范围: 移动安装:-15℃~+70℃ 固定安装:-40℃~+70℃
持续运动时的最小弯曲半径:7.5D
抗拉强度和撕裂强度、耐磨、耐油、耐老化、防水等。
◎结构参数
导体:符合DIN VDE0295(或IEC 60228)中6类标准
绝缘:特种定制NBE-PVC复合绝缘料,有优异的抗拉强度和绝缘电阻指标
绝缘标识:符合DIN VDE 0293标准
屏蔽:镀锡铜丝编织,屏蔽密度≥90%
外护套:特种定制NBE-PVC复合护套料,抗拉强度和撕裂强度指标良好。
PUR护套控制电缆(NMKVVPR)
◎执行标准
参照IEC 60228、GB/T 9330和GB/T 5023。
◎用途
适用于控制设备,例如机床,传送装置或运输设备装配线,运输设备或生产线。用于高机械负荷下的固定安装或移动应用。
◎产品特性
耐油、耐磨、耐低温、耐老化、防水、柔性好,弯曲性好,坚固,抗冲击、PUR外护套防紫外线,抗水解,耐酸碱及各种润滑剂。镀锡铜丝编织屏蔽保证数据和脉冲的可靠,并保护其不受电磁干扰。
◎使用特性
温度范围: -20℃~+70℃
最小弯曲半径:固定敷设:5×D,移动敷设:10D.
◎结构参数
导体:符合DIN VDE0295(或IEC 60228)中5类标准
绝缘:特种定制PVC复合绝缘料,有优异的抗拉强度和绝缘电阻指标
屏蔽:镀锡铜丝编织,屏蔽密度≥90%
外护套:特种耐磨、柔性PUR护套料,抗拉强度和撕裂强度指标良好。

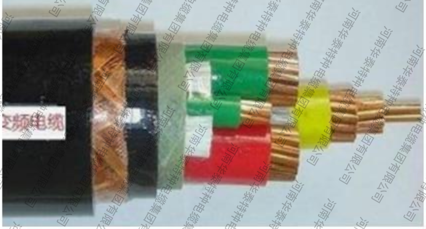

变频器专用电线电缆(BPGPGR、BPFPFR类)
◎执行标准
参照IEC 60502、GB/T 12706和DB41 /T 1202。
◎用途
适用于交流额定电压0.6/1kV及以下变频控制系统作供电电缆或电气连接,具有较强的耐电压冲击,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并有消除电磁干扰,降低变频电机噪音,保证系统稳定运行。广泛用于冶金、电力、石化等行业。
◎产品特性
电缆的额定电压:U0/U为0.6/1kV。
电缆导体允许最高工作温度:硅橡胶绝缘180℃,氟塑料绝缘200℃,聚氯乙烯绝缘70℃,交联聚乙烯绝缘90℃。
◎使用特性
电缆安装时的环境温度:硅橡胶电缆和氟塑料电缆不宜低于-20℃,其它电缆不低于0℃。
电缆敷设时弯曲半径:电缆最小弯曲半径为电缆外径的15倍,软电缆为电缆外径的6倍。
◎结构参数
参照IEC 60502、GB/T 12706和DB41 /T 1202。
电机引接软线缆
◎执行标准
参照:JB 6213
◎使用范围
本产品适用于连续运行导体温度为70℃ 90℃ 180℃的电机绕阻引接软电缆和电线直接与电机绕组连接并引出壳体或绕组与机壳体上的连接柱相连接。
◎使用特性
具有良好的柔软性及耐热、耐溶剂性能,防水、耐老化、防腐蚀,特别适用于湿热地区;
电缆(电线)的额定电压U0为500V、1000V、3000V、6000V。
电缆长期工作温度:-20 ~ 70℃、-40 ~ 105℃、-60 ~ 200℃
敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍;
◎结构参数
参照:JB 6213

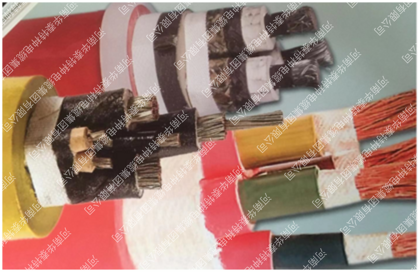

采煤机屏蔽监视加强型软电缆、煤矿用电力传输、移动软电缆、屏蔽监视电缆、通信电缆
◎执行标准
GB/T 12972和MT818。
◎使用范围
矿用电力电缆:适用于交流电压10kV及以下,煤矿电力设备传输电能用;
采煤机软电缆:适用于采煤机及类似设备的电源连接;
移动软电缆:适用于各种井下移动采煤设备的电源连接;
矿用移动轻型软电缆:适用于额定电压0.3/0.5kV及以下作煤矿井下、港道照明、输送机联锁和控制与信号设备连接的电源连线。
屏蔽监视型软电缆:适用于额定电压8.7/10kV的井下移动变压器及类似设备的电源连接。
屏蔽软电缆:适用于额定电压1.9/3.3kV井下移动采煤机的电源连接及额定电压3.6/6kV移动式地面矿山机械电源连接。
◎使用特性
适用于额定工作电压交流0.38/0.66kV、0.66/1.14kV、0.3/0.5kV、0.6/6kV、0.66/1.14kV、1.9/3.3kV。
采煤机软电缆:导体的长期允许最高工作温度为65℃,屏蔽监视加强软电缆90℃,最小弯曲半径为电缆直径的6倍,屏蔽监视加强软电缆15倍,电缆不得在日光下长期暴露,电缆的地线芯应良好的接地。
◎结构参数
GB/T 12972和MT818。
承荷探测电缆
◎执行标准
JB/T 3302和SY/T 6600.
◎使用范围
本产品用于承受机械负荷进行电气测量的钢丝铠装油矿探测电缆,这类电缆用于各类油、气井、射孔、取心及油井的清蜡、降粘、降凝等承受机械负荷的钢丝铠装油矿探测电缆;也可用于海洋调查、河流、港湾、水利、水文测量,煤田地质勘测,地热测井等方面。作为挂重仪器测量用连接线。
◎使用特性
额定电压:300/300V、300/500V、0.6/1kV,电缆允许使用温度范围低温不低于-(40-50)℃,短期(一次停留不超过2小时(90-232)℃),材料性能:防水、防油、耐寒、抗紫外线、耐老化。
◎产品特性
弯曲寿命:45次/分钟,>600万次,短路温度:+250℃。
◎结构参数
导体:多股超细精绞无氧铜丝,符合VDE0295 Class 6标准。
绝缘:特殊混合pvc绝缘
颜色:≤0.5mm,颜色表示,棕,黑,蓝,紫,粉红,橙
≥0.5mm,黑色数字白色号码编号,3芯以上带有黄绿接地线
护套:特殊改性pvc。
